光LAN対応ネットワーク・アタッチト・レシーバー(NAR)

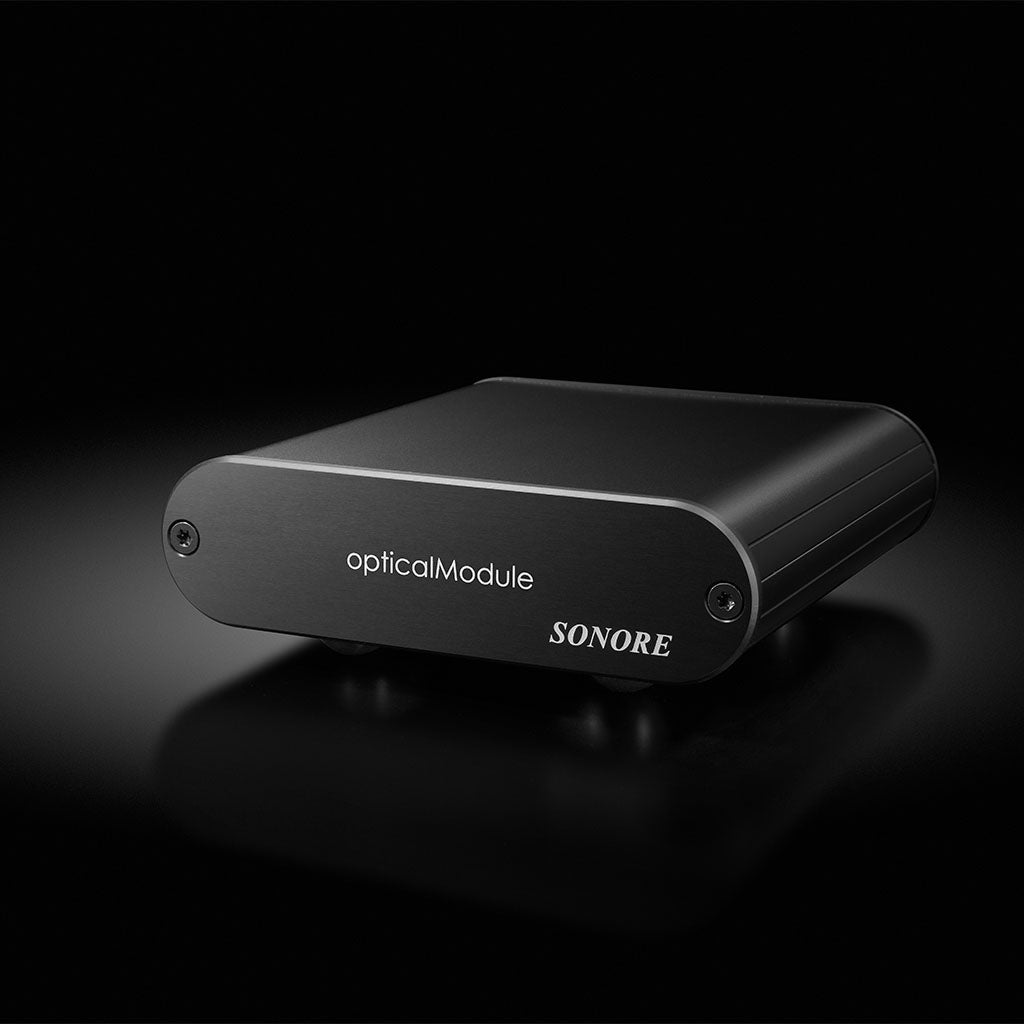

opticalModule Deluxe V3
オプティカル・アイソレーションのための 光ファイバー(SFP)-LANコンバーター
ネットワークオーディオにおいて、LAN系統のノイズ対策は、音質向上に欠かせません。ノイズ対策の中でも、オプティカル・アイソレーションに注目が集まっています。オプティカル・アイソレーションでは、LANを光に変換するため、物理的結合によるノイズ伝播を根本的に回避することができるのです。 オプティカル・アイソレーションを一般のネットワーク環境に導入するにあたっては、光-LANの変換器となる、光ファイバー(SFP)-LANコンバーターが欠かせません。
- 全面的な回路の刷新を実施
- 最新のネットワークICを採用
- ネットワークICにはメーカー供給ファームウェアを使用せず、最適化した独自のカスタムファームウェアを使用
- 位相ノイズの更なる低減化
※前機種opticalModule Deluxe V2にはiFi audio iPower 9Vが付属いたしましたが、本機種opticalModule Deluxe V3には汎用ACアダプター6Vが付属いたします ※外観の変更はございません
opticalModule Deluxe V3は、光ファイバーからLANへのコンバーターとして、またLANから光ファイバーへのコンバーターとして使用することができます。
光ファイバー(SFP)-LANコンバーターは、一般に産業用機器としても流通しておりメディアコンバータ―で検索すれば、安価なものが見つかります。しかしながら、ノイズ対策の根幹となる光ファイバー(SFP)-LANコンバーターの役割には、単にLANを光へ変換するだけではなく、自身がローノイズであることなどオーディオグレードであることが求められるのです。
opticalModule Deluxe V3は、すべてがオーディオグレードを念頭に設計された光ファイバー(SFP)-LANコンバーターです。
SONOREのオーディオグレードを前提としたネットワークオーディオ技術は、世界初のオーディオ用光ファイバー(SFP)-LANコンバーターとなったopticalModuleから、現在のoptcalModule Deluxe V3まで、常に最先端であり続けます。
オプティカル・アイソレーションに対応したSFPポート
opticalModule Deluxe V3はオプティカル・アイソレーションに対応することを念頭に設計されており、SFPポートを搭載しています。 オプティカル・アイソレーションの詳細については、特設ページをご覧ください。
オーディオグレードをベースにしたハードウェア構成
- 高品質超低ノイズのレギュレーター
- 単一周波数超低ジッターFemtoクロック
- オプティカル・アイソレーションに対応するSFPポート
opticalModule Deluxe V3では、最新のネットワークICの採用をはじめ、全面的に回路が刷新されました。ネットワークICは、メーカー供給ファームウェアではなく、最適化したカスタムファームウェアで動作します。また、ネットワークICは手選別を経たFemto精度クロックを用いて制御されています。
ネットワークICをはじめとしたIC類、回路の電源は、最高品質のDC-DCレギュレーターを介して供給されます。これによりLAN系統などの物理的結合部分を通じて機器間に伝播するノイズや放射ノイズを最小化しました。
光ファイバー(SFP)にも対策を施しており、最も頑丈なSFPゲージを用いることで、SFPモジュールとopticalModule Deluxe V3間の信号の伝送ロスを最小限に抑え、堅牢な接続を確保しています。
基板回路においても外来ノイズによる汚染や放射ノイズを生み出すアンテナ効果に着目し、ノイズの影響を最小に抑えるグラウンド設計を施した4層PCBを用いています。
使用例
opticalModule Deluxe V3は光ファイバーからLANへのコンバーターとして、またLANから光ファイバーへのコンバーターとして使用することができます
Wi-Fiルーターからオーディオルームのスイッチングハブ
スイッチングハブからネットワークプレイヤー
opticalModule Deluxe V3を2台使うことでWi-Fiルーターとスイッチングハブをオプティカル・アイソレーションすることでWi-Fiルーターからのノイズを遮断します。
opticalModule Deluxe V3を2台使うことでスイッチングハブからネットワークプレイヤーをオプティカル・アイソレーションすることで、スイッチングハブからのノイズを遮断します
Renduのオプティカル・アイソレーション
ultraRenduにopticalModule Deluxe V3を2台組み合わせることで、Renduのオプティカル・アイソレーションすることができます。また、当初からオプティカル・アイソレーションを想定したopticalRenduではopticalModule Deluxe V3 1台と組み合わせるだけです。
レビュー等
本日2月25日発売のオーディオアクセサリー196号では、以下製品のレビュー等が掲載されています。
— TOP WING Cybersound Group (@Topwingcsg) February 25, 2025
Volumio Primo, Motivo
TOP WING OPT ISO BOX
SONORE opticalModule Deluxe V3 pic.twitter.com/xUWEfbStRR
Qobuzの音質改善に効く！話題の「光アイソレーター」4モデルを一斉試聴！ - Phile-web
Qobuzの音質改善に効く！話題の「光アイソレーター」4モデルを一斉試聴！
www.phileweb.com
製品の仕様
LANポート：1000/100/10Mbps対応 RJ45コネクタ
光ファイバーポート：SFPポート 1000BASE-SX(付属SFPモジュールを使用する場合)
電源電圧：DC5V ~ 9V - 6VACアダプター付属
大きさ(足、突起物含まず)：11cm(w) x 3cm(h) x 11.2cm(d)
重さ(実測値)：250g
保証期間：12ヶ月
標準的な小売価格：88,000円(税込)
JANコード：4589631460750
※仕様は予告なく変更となる場合がございます
オプション
※SONORE並びに輸入代理店Top Wing Cybersound Groupによって動作検証済み
OM1 マルチモード
光ファイバーケーブル
長さ：1m
標準的な小売価格：5,500円(税込)
JAN：4589631463607
長さ：2m
標準的な小売価格：6,050円(税込)
JAN：4589631463669
長さ：3m
標準的な小売価格：6,600円(税込)
JAN：4589631463614
長さ：5m
標準的な小売価格：7,150円(税込)
JAN：4589631463676
長さ：10m
標準的な小売価格：8,800円(税込)
JAN：4589631463621
長さ：20m
標準的な小売価格：11,000円(税込)
JAN：4589631463683
1000BASE-SX対応
SFPモジュール
光ファイバーコネクタ：2芯LC
対応光ファイバー：マルチモード光ファイバー
標準的な小売価格：6,050円(税込)
JAN：4589631463591
※仕様は予告なく変更となる場合がございます
