384KHz/32Bit ADC（アナロクからデジタルへのコンバーター）
フォノ⼊⼒つき

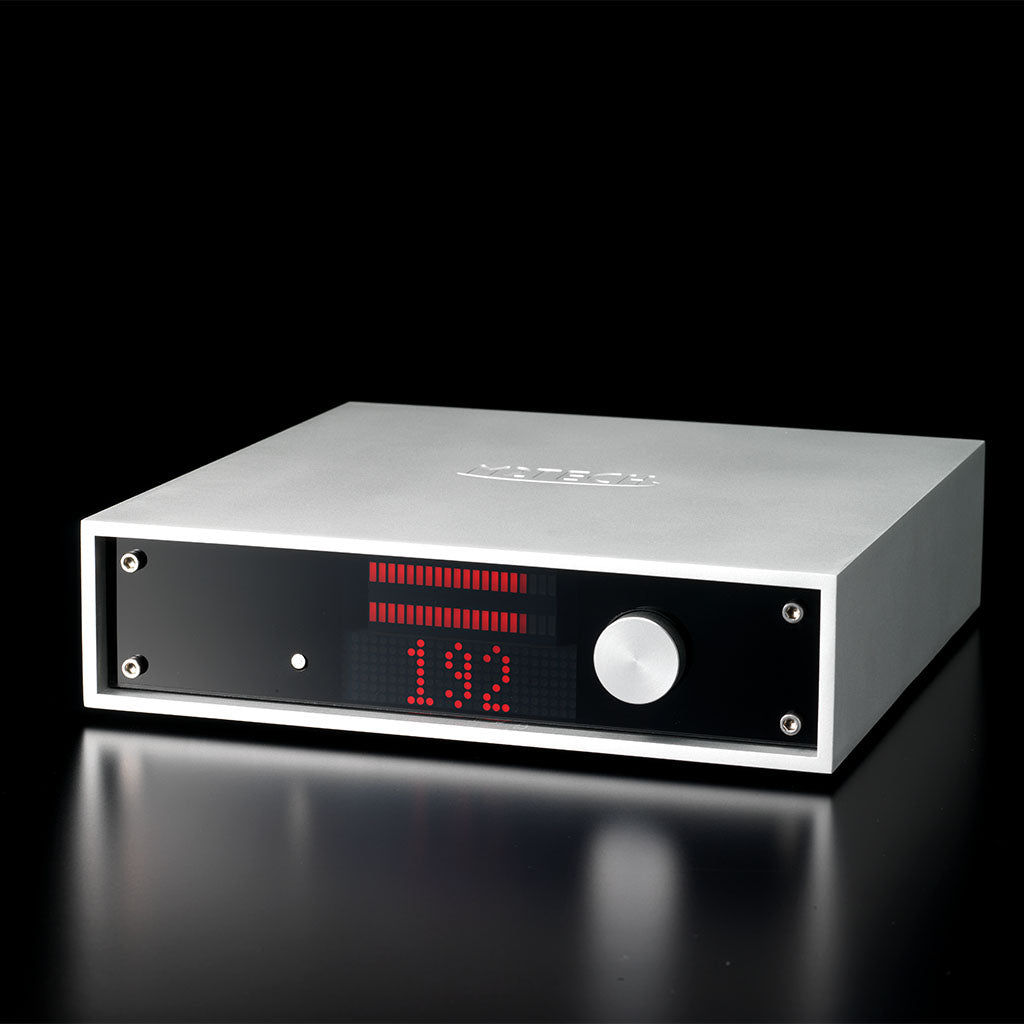

Joplin MKIIはハイパフォーマンスのADCで、384kHzまでのサンプリング・レート、32ビットの解像度（USB出⼒）まで対応しています。より⾼いサンプリング・レートを実現することができるように開発されたhiFace Twoのテクノロジーに基づくハイスピードのアシンクロナスUSB⼊⼒を備えています。
精巧に作られたRCAフォノ⼊⼒兼アナログ⼊⼒と、幅広い対応が可能な出⼒端⼦（RCA端⼦によるS/PDIF出⼒、XLR端⼦によるAES/EBU出⼒、Toslink端⼦による光出⼒）によって、お好みにあったDACを組み合わせスタンドアローンな状態で⼀般的なフォノイコライザーのように使うことができます（24Bit/192KHzまで-S/PDIF、AES/EBU、Toslimkの上限）。また、RCA端⼦による補助S/PDIFデジタル⼊⼒によって、デジタル⾳源⽤にJoplinで使⽤されるデジタル接続を再使⽤することが可能なのに加えて、デジタル⾳源の出⼒をS/PDIF⼊⼒を備えていないコンピュータにUSBで送ることも可能です（32Bit/384KHz）。

• Joplin MKIIはデジタル出⼒にハイスピード・アシンクロナスUSB接続、RCA端⼦によるシングルエンド・ステレオ⼊⼒、S/PDIF、AES/EBU、Toslinkなど多彩な機能を持つほか、ブリッジ接続⽤の補助S/PDIF⼊⼒をも備えています。
• 0dB〜65dBまでの範囲で選択可能な⼊⼒ゲインを備えており、MCカートリッジを昇圧トランスなしで接続することが可能です。また、32Bitデジタル領域で⽣成されるイコライゼーション・カーブを幅広く選択することが可能です。
• ハイパス〔アンティランブル〕・フィルター、ローパス〔アンティヒス〕・フィルター、MPXフィルター）など多様なフィルターを選択可能です。
• MM及びMCカートリッジの⼊⼒インピーダンスのマッチング。
• リモコン。
• スタイリッシュなアルミニウムの筐体。

1）Standby/Exitボタン

このボタンには2つの機能があります。Standby時にはユニットは静⽌状態にあり、ディスプレイがOFFになっています。ボタンを押すと、Standby状態が解除されます。ユニットが稼働状態で、メニューにアクセスしていない時にこのボタンを押すと、Standbyに戻ります。メニューにアクセス中にこのボタンを押すと、選択した機能が有効にならずにメニューから抜け出します。

2）エンコーダー・ノブとスイッチ

ノブを押してメニューにアクセスします。さらに押すとメニューの様々な項⽬にアクセスできます。⽬的のメニュー項⽬が現れたら、ノブを回して必要な設定を選びます。ノブをもう⼀度押して必要な設定を確定したら、メニューを抜け出します。

3）ディスプレイ

6桁の多機能LEDマトリックス・ディスプレイです。通常動作時にはサンプリング周波数を表⽰します。メニューにアクセスすると、メニュー項⽬と現在の設定を表⽰します。アナログ⼊⼒がクリッピングすると、｢CLIP｣と表⽰します。スタンバイ時は、ディスプレイ表⽰領域の中央にLEDが1つ点灯します。LEDの明るさはメニューで設定できます。

4）VUメーター

両チャンネルのピーク値を表⽰します。左チャンネルが上に表⽰され、右チャンネルはそのすぐ下に表⽰されます。VUメーターの明るさはメニューで設定できます。

4）右チャンネル・アナログ⼊⼒

アナログ機器の右チャンネルに接続します。RCA端⼦のメスです。

5）左チャンネル・アナログ⼊⼒

アナログ機器の左チャンネルに接続します。RCA端⼦のメスです。

6）AES/EBUデジタル出⼒

コンシューマー・フォーマットのAES/EBUデータ・ストリームを⽣成します。XLR端⼦のオスです。

7）S/PDIFデジタル出⼒

S/PDIFデータ・ストリームを⽣成します。RCA端⼦のメスです。

8）S/PDIFデジタル⼊⼒

S/PDIFデータ・ストリームを受け取ります。RCA端⼦のメスです。

9）TsolinkTM光デジタル出⼒

ToslinkTMケーブル⽤の光出⼒端⼦です。TsolinkTMコネクターを使⽤してください。

10）USB 2.0出⼒

PC（Windows、Linux、Macintosh）にUSB 2.0対応のケーブルで接続します。USB 2.0 メス端⼦です。

11）電源⼊⼒

付属の電源アダプターまたは15V/500mAの電源を接続します。5.5.mm/2.1mmジャックです（メス、先端がプラスです）。

12）アース端⼦

必要に応じて、接続されている機器のシャーシから出ているワイヤーをこの端⼦に接続します。ハムやノイズを軽減します。

1）RIAA（⼆種）

現代の標準カーブで、1954年からほとんどすべてのレコードレーベルで使われています。このカーブが使われているかどうかは、レコードのラベル上かジャケット上に表⽰されていることもありますし、表⽰されていないこともあります。
実質的には、RCAの｢New Orthophonic｣と同じカーブなので、｢New Orthophonic｣を使⽤しているRCAのレコードにも使うことができます。
⻑い年⽉の間に、RIAAはカーブにいくらかの修正を施しました。いちばん重要な関連性があるのは、IECの指⽰によって、16Hzのハイパスを追加し、これによって反ったレコードや雑⾳の多いターンテーブルのランブル⾳に対処しようとした点です。すべてのカッティング⼯場がこの修正を採⽤したわけではなく、しかも表⽰は常に｢RIAA｣だけなので、実際にこの修正が適⽤されたレコードなのかどうかを判断するのはきわめて困難です。
JOPLIN MKIIはこれ専⽤のRIAA/IECカーブは備えていませんが、RIAAを選択してハイパスを16Hzに設定することで、それを実現することができます。

2）AES

AES（Audio Engineering Society）がフォノ・イコライゼーション・カーブを提案したのは1951年でした。知られている限り、このカーブを採⽤していると明⾔しているレーベルはありませんが、⽿の肥えたレコードコレクターはそれが感知できるかもしれません。JOPLIN MKIIは、カーブを完備することを⽬指して、このカーブも備えています。

3）Angel（ANG）

Angelは、偉⼤な録⾳を⽣み出したEMIに合併されたレコードレーベルです。

4）Audiophile（AUDP）

Audiophileは、SPレコードとLPレコードの両⽅で偉⼤な録⾳を⽣み出したことで、レコードコレクターに知られています。
以前Acoustic SoundsがAudiophileの録⾳を重量LPレコードで再発売する企画を⽴てました。このレーベルは、主としてジャズとブルースを録⾳しています。

5）Capitol（CAP）

Capitolは、⾮常に優れたモノラル録⾳を数多く⽣み出しています。

6）Columbia（COL）

ColumbiaはLPレコードを発明した会社で、45回転盤を標準とする⽅向を⽀援していたRCAとのマーケット戦争に勝ち、成功を収めました。

7）HMV

HMV（His Masterʼs Voice; 蓄⾳機に聴き⼊るニッパーという名前の⽝の絵に因んで名付けられました）は最古のレコードレーベルの1つで、以前はThe Gramophone Companyと称していました。後に、EMIがCapitolを買収した時に、HMVもその傘下に⼊り、RCAが株を所有していた時期もあります。1948年〜1954年にかけて、ジャズ、ポップス、クラシックの録⾳を数多く⾏い、独⾃のイコライゼーション・カーブでLPをプレスしました。

8）Decca/London FFRR

イギリスのDeccaは、SPレコード⽤のイコライゼーション・カーブに基づいてLPレコード⽤のFFRRカーブ（SP⽤もLP⽤も同じ名称です）を開発しました。ステレオ時代（1954年以降）の偉⼤な録⾳の⼤半は、モノラルでも制作され、FFRRカーブを使ってモノラルLPのカッティングが⾏われていました。

9）MGM

有名なエンターテインメント会社であるMGMは、モノラル時代に、独⾃のカーブを⽤いてLPレコードを制作していました。

10）NAB

NAB（National Association of Broadcast）は、多様な活動を宣伝するために、商⽤ラジオ放送会社によって設⽴されました。その活動の中には、放送技術に関するものがありました。NABは、当時、特に放送⽤の録⾳（有名なアーティストたちのライブ録⾳や珍しい録⾳）で使うフォノカーブを提案しました。これらのレコードを所有しているレコードコレクターは、再⽣時にこのNABのカーブを⽤いるのがよいでしょう。

11）Oiseau-Lyre（OYLR）

Deccaに買収される前には、Oiseau-Lyreはクラシック⾳楽の偉⼤な録⾳を数多く制作していました。

12）Pacific Jazz（PACJ）

第⼆次世界⼤戦後は、ジャズはアメリカで⼤きなビジネスになりました。専⾨レーベルの中には、独⾃のイコライゼーション・カーブを開発して、LPをプレスすることを選んだものがあります。
Pacific Jazzもその1つです。

13）Philips（PHIL）

Philipsは、⾔うまでもなく⾳楽関係のもっとも偉⼤なブランドの1つで、独⾃のイコライゼーション・カーブを開発しています。

14）RCA（RCA1、RCA2、RCA O）（三種）

RCAは数多くのイコライゼーション・カーブを開発しています。45回転盤⽤、そしてColumbiaとのフォーマット戦争に負けた後には、LP⽤のカーブを開発しているので、どのカーブがどのレコードに使われているかを特定するのは困難です。JOPLIN MKIIは、レコードのカッティング年代に基づいて、3つの選択肢を⽤意しています。RCA1が最古で、RCA O（Orthophonic）が最新です。このRCA Oをもとに｢New Orthophonic｣が開発され、これがRIAAへとつながっていくのです。

15）Brunswick（BRUN）（SP⽤）

Brunswickは⾮常に古いレコード会社で、主としてSP盤を制作していました。JOPLIN MKIIが提供するカーブは、SPレコード⽤に使われていたものです。

16）Columbia 1925、Columbia 1938、Columbia England（CO25、CO38、COLE）（SP⽤三種）

Columbiaは、LPレコードを導⼊する前には、⾮常に積極的にSPレコードのカッティングを⾏っていました。年代によって異なるカーブを⽤いていました。1925年〜1938年のカーブと、1938年以降のカーブです。それだけでなく、イギリス⽀社のColumbia Englandは、イギリスで独⾃のSPレコード⽤カーブを開発しています。

17）Decca FFRR 78rpm（DEC）（SP⽤）

これはDeccaがSPレコード⽤に⽤いたイコライゼーション・カーブで、これをもとに、後にLP⽤のFFRRが開発されました。

18）MGM 78rpm（MGM7）（SP⽤）

LPレコードのカッティングを⾏う前に、MGMはSPレコードを制作していましたが、それらはMGM独⾃のSPレコード⽤カーブでカッティングされていました。

19）Victor 1938-47、Victor 1947-52（VIC3、VIC4）（SP⽤）

Victorは古い会社で、後に、1925年からSPレコードを制作していたRCAに買収されました。1925年〜1938年に採⽤されていたカーブは、Columbiaの1925年のタイプ（9.2.16.をご参照ください）と同じで、それより後のカーブはそれぞれ選択できるようになっています。
