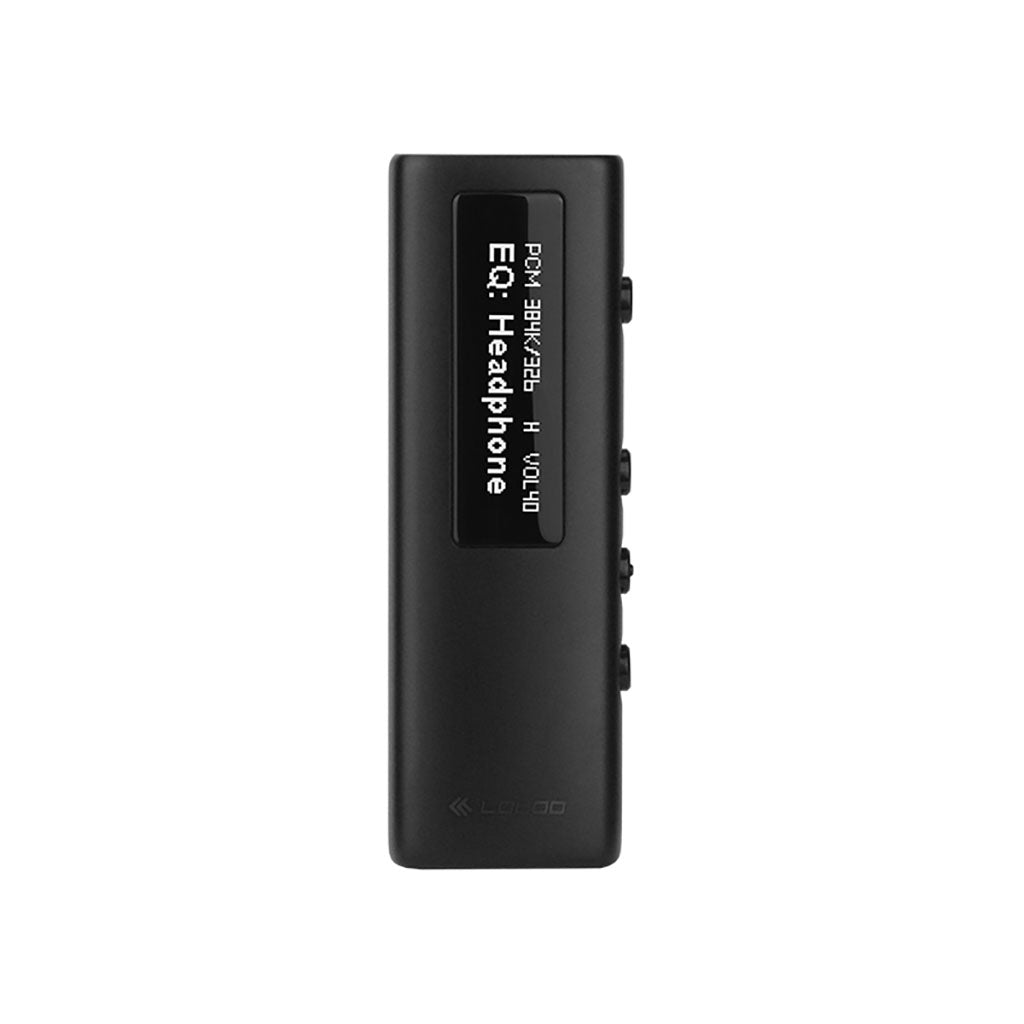

PAW S2

DSD128/PCM384対応 スティック型USB-DACアンプ

PAW_S2_1.jpg__PID:7ef4c97f-f0f7-4f6d-b5c3-b54a9361ae22

受賞履歴

VGP 2022 SUMMER

部門賞

ヘッドホンアンプ(ポータブルタイプ・4万円以上5万円未満)

全ての音楽体験を更なる高みへ

 Lotooは世界中より高い評価を得たスティック型USB-DAC「PAW S1」の後継機種として、画期的な回路を新規に設計し、コンパクトながら圧倒的なパフォーマンスを実現した「PAW S2」を発表いたしました。  
　本体のサイズ感をそのままに「リモートコントロール」機能が追加されており、どこで聴いても、どこへ行っても、使いやすく、優れたオーディオ体験を提供します。  
　PAW S2の DACチップには「AKM4377」を採用。 Lotooが培ってきたオーディオ技術を惜しみなく注いだPAW S2は、スティック型のポータブル USB DACの限界を超えた音楽体験を提供します。

PAW_S2_2.jpg__PID:f4c97ff0-f78f-4d75-83b5-4a9361ae2284

ハイパフォーマンスかつハイクラスなDACチップを採用

PAW_S2_3.jpg__PID:c97ff0f7-8f6d-45c3-b54a-9361ae228417

　Lotooの開発チームはDACチップ「AKM4377」がもつ性能の全てを引き出すために努めてきました。スティック型USB-DACアンプというカテゴリをリードするハードウェアを開発し、最高のパフォーマンスを確保するために余力を残すことなく技術を注ぎ込みました。 　一般にDACチップの性能公称値と製品の実測値はかけ離れてしまいますが、Lotooは努力の結果、公称値と実測値を、THD+Nにおいて同一の値にすることができました。S/Nは値では低く見えますが、これは公称値の測定環境がAKM4377を単体DACとして使用しているためであり、DACアンプであるPAW S2にとっては並外れた値なのは間違いないのです。

最先端のDAPアーキテクチャを使用

 PAW S2は、Lotooが誇るハイエンドDAPシリーズ(PAW Gold Touch、PAW6000)のアーキテクチュアを受け継ぎ、あなたのポケットからハイパワーかつ高音質で音楽を伝送します。

PAW_S2_4.jpg__PID:7ff0f78f-6d75-43b5-8a93-61ae228417f5

  1. アナログデバイセズのBlackfin® DSPを採用
    2. 　Blackfin®は、様々な用途に対して業界最高のパフォーマンスと低消費電力を備えた先進の16/32ビット組み込みプロセッサという理想を実現しています。ソフトウェアの柔軟性と拡張性をパワフルに兼ね備えたBlackfinは、デジタル・オーディオ・システムなどの統合アプリケーションに幅広く採用されています。 　Lotooは20年以上前からDSPテクノロジーを導入しました。Blackfin® DSPを基盤とした、オーディオ処理専用のオペレーティングシステムである独自OS「Lotoo OS」を開発し、PAW S2に実装しました。

  2. 高度な2枚の8層高密度相互接続プリント基板(HDI PCB)設計
    3. 　PAW S2のアナログ基板、デジタル基板は、基板を分けることで互いに完全に分離されるよう設計されています。グラウンドで分離された異なる基板にアナログ回路とデジタル回路を配置することで、デジタル信号のノイズがアナログ信号に干渉することを防ぎます。この設計が、干渉を大幅に防ぎ、パフォーマンスを向上させるために機能します。

  3. アナログ基板には低ノイズかつ低温度ドリフト0.1%精度金属皮膜抵抗を採用

  4. 小さく、堅牢でありながら最大のパフォーマンスを発揮
    5. 　幅広いテクノロジーを処理するために設計された、業界をリードするパナソニック社製の導電性高分子コンデンサとフィルムコンデンサを採用。パフォーマンスを最大化しながら、最も要求の厳しいアプリケーション向けの設計がなされています。

  5. 漆黒のバックグラウンド
    6. 　高感度ヘッドホンにおいても、-121dBu(0.69uV)の超低ノイズフロアを実現。あなたが音楽を聴くとき、すべての音がまるで滑らかな黒い背景の前で宝石の輝きが目立つように聴こえるでしょう。曲中や、曲間の静寂を再現出来るのは、PAW S2の超低ノイズフロアがあってこそです。

  6. スタンドアローンの高精度フェーズロックループ
    7. 　PAW S2の優れたクロッキングには、統合されたフラクショナルN PLLを備えたプログラム可能なクロックジェネレータICである「AK8142」を使用。高精度で、USB及びSRCインターフェースのジッターを除去します。

デザインに秘められた、ずばぬけて優秀な作りこみ

　G3曲線(滑らかさを表す曲線のレベル)は、設計者にとって徹底的なこだわりを意味します。反射線の形成に取り組むことで、表面からの反射光が上品さと高級感を演出します。湾曲した形状は手に心地良くフィットし、しっかりとしたグリップをもたらします。

PAW_S2_5.jpg__PID:f0f78f6d-75c3-454a-9361-ae228417f5ae

  1. 3D曲面ガラスの冷間切削加工技術
    2. 　PAW S2スクリーンの美しさは、CNCによって冷間切削加工された3D曲面ガラスに由来します。 このコールドワークプロセスでは、正確なスケール縮小、入念な研磨で仕上げられた3Dガラス表面の丸みを帯びた角のデザインが必要です。ボディの曲率と強化ガラスの表面が、滑らかな金属ケースのデザインに完全にフィットします。

  2. 職人技によるCNC技術
    3.  PAW S2に採用されている6000系アルミニウム合金は、軽量かつ高強度、そして優れた加工性という点から、製造業では広く知られています。 アルミ加工に5軸CNCフライス盤を使うことで、金属の厚さを限界まで薄くしつつ、頑丈かつ干渉やノイズを排除できる金属ケースを作ることが出来るのです。

  3. Lotoo 純正OTGケーブルとベルトクリップ
    4. 　Lotoo専用に作られたマルチコアOTGケーブルはピュアOFCに、銅編組とアルミ箔の二重シールドを使用することで、信号の純度を低下させる潜在的なノイズを低減します。
    　環境に優しいTPE素材のエレガントな黒い外装被膜は、柔軟性と強度をケーブルにもたらします。この高強度、高い引張強度、低インピーダンス、そして干渉するノイズへのシールド性能により、低遅延かつ高速なレスポンスを実現できます。
    　自社設計の柔軟なストレインリリーフ(ケーブルと端子の接続部にかかるストレスを分散させる成形一体型パーツ)もTPE素材でできており、曲げによる破損からケーブルを保護します。 耐久性のある柔軟なTPE素材は、ケーブルにかかるストレスや導体の破損を防ぐのに欠かせない素材です。

  4. 本体側面に配置された物理ボタン
    5. 　ポータブルユーザーのニーズに合わせ、新たに設計された本体の物理ボタンにより、スマートフォンをポケットから取り出さず、音量ボタンや、リモートコントロールボタンで簡単にアプリを操作することが出来ます。

PAW_S2_6.jpg__PID:f78f6d75-c3b5-4a93-a1ae-228417f5aea2

様々なOSをサポート

 iOS, Android, Mac/Windows OS, Lotoo OS, その他ハイレゾDAPのほか、USB Audio Class 1.0モードを備えたPAW S2は ゲーム機(Xbox, PS5, Switch)でも使用可能です。

プラグ＆プレイ

ドライバのインストールは必要なく、接続するだけで対応デバイスでの再生が可能。Lotoo独自の回路設計により消費電力を抑え、発熱なく高音質で音楽を再生することが出来ます。

煩わしさを感じさせないリモートコントロール

 PAW S2では新たにリモートコントロールボタンを音量ボタンの間に追加しました。

  • クリック：再生・停止
  • ダブルクリック：次の曲を再生
  • トリプルクリック：一つ前の曲を再生

主な特長

  • DACチップの性能を最大限発揮する設計技術を惜しみなく投入
  • 電力消費を抑え実用性を保ちながら、圧倒的高音質を実現
  • デジタル/アナログ回路分離設計
  • 4.4mmフルバランス/3.5mmシングルエンドヘッドフォン出力搭載
  • MQAフルデコード/PCM384/DSD128対応(USB-Cポート)
  • 液晶ディスプレイを含め、全面的な曲面デザインの採用
  • CNCによる6000系アルミニウム合金削り出し筐体により、外来ノイズの干渉を防止
  • リモートコントロール機能(PAW S2の物理スイッチにて再生ソフトを操作)に追加
  • 新規設計OTGケーブル
  • 標準パッケージ：USB-C -> USB-Cケーブル (6.5cm&80cmの2本) Lightning -> USB-Cケーブルバンドル

　　パッケージ：標準パッケージに加え、Lightning -> USB-Cケーブル(6.5cm&80cmの2本)

  • クリップ機能付き専用ホルダー付属

付属品

PAW S2 ：

  • PAW S2本体
  • USB-C -> USB-Cケーブル(6.5cm&80cmの2本)

PAW S2 Lightning -> USB-Cケーブルバンドルパッケージ：

  • PAW S2本体
  • USB-C -> USB-Cケーブル(6.5cm&80cmの2本)
  • Lightning -> USB-Cケーブル(6.5cm&80cmの2本)

※Lightning -> USB-Cケーブルの単体発売の予定はございません。 Lightningポート搭載端末での使用する場合には、バンドルパッケージのご購入をお勧めします。 ※付属するLightning -> USB-CケーブルはPAW S2接続専用ケーブルとなり、充電その他の用途にはご使用いただけません

製品の仕様

対応フォーマット
(USB Audio Class 2.0)

DSD64/128(DoP)
PCM 32bit/44.1-384kHz
MQAフルデコード

対応フォーマット
(USB Audio Class 1.0)

PCM 16bit/48kHz

重量

29.2g

大きさ

66mm x 22mm x 13mm

ヘッドフォン出力

3.5mmアンバランス
4.4mmバランス

USBポート

USB Type-C

搭載OS

LTOS

ディスプレイ

OLED 128x32pixel

対応OS
(USB Audio Class 2.0)

Windows 10 Creators Update(1703)以降
Mac OS 10.6.8以降
iOS、Android、LTOS

※USB Audio Class 2.0ドライバー搭載OSにて動作

対応OS
(USB Audio Class 1.0)

USB Audio Class 1.0ドライバー対応OS/端末にて動作

最大出力

3.5mm：125mW/ch @32Ω
4.4mm：150mW/ch @32Ω

周波数特性

3.5mm: 20-20kHz：+0/-0.017dB
4.4mm: 20-20kHz：+0/-0.016dB

ノイズフロア

3.5mm：-121dBu
4.4mm：-119dBu

THD+N

Low Gain:-109dB(0.0003%)
High Gain:-109dB(0.0003%)

標準的な小売価格

PAW S2 49,500円（税込）
JAN:6970082831196 PAW S2

  Lightning -> USB-Cケーブル 57,200円（税込）
JAN:4589631464697

上記仕様は予告なく変更する場合がございます。

PAW S2 - TOP WING Corporation

Lotoo

PAW S2

¥49,500

在庫あり：１～３営業日出荷
在庫なし：納期約1か月

付属品:USB-Cケーブルのみ付属
数量:

PAW S2 Manual

PAW S2 クイックガイド(PDF)

paw_s2_manual__PID:db4674de-dcef-42bf-805d-a962c5465df3

PAW S2の操作一覧

2021-11-11

ボリューム操作：
+/-ボタン

PMEQ/ATE(EFX)切り替え：
Fnボタンを押下し、EFXモードへ移行後に+/-ボタン

ゲイン切り替え：
Fnボタンを押下し、Gainモードへ移行後に+/-ボタン

ゲイン切り替え：
Fnボタンを押下し、Gainモードへ移行後に+/-ボタン

ファームウェアアップデートモードへの移行：
Fnボタンを押下しながら、USBケーブルを接続

ファームウェアアップデートの詳細については本ページ下部を参照ください

USB Audio Class 1.0(UAC1)モードへの変更：
+ボタンを押下しながら、USBケーブルを接続

USB Audio Class 1.0にしか対応していないWindows 10(1703)以前のWindowsやAndroid端末、ゲーム機等でPAW S2を使用することができます。
USB Audio Class 1.0モードでは対応フォーマットが16bit/48kHzとなります。

再生/一時停止ボタンの操作方法：
クリック：再生, 一時停止 / ダブルクリック：次の曲を再生 / トリプルクリック：前の曲を再生

※端末によって異なる場合がございます

PAW S2のファームウェアアップデート方法

ファームウェア一覧

初期出荷分ファームウェア：
PAW S2 Firmware 2.0.0.2

PAW S2 Firmware 2.0.0.3 (2021-11-11)

主な更新点：

  • 修正点：再生/停止が時々機能しなくなるバグを修正
  • 修正点：いくつかのアプリケーションで楽曲を素早く変更した時に、サンプリングレートが正しく表示されないバグを修正
  • 修正点：ATEの「Cassette」と「VinlyLP」を微調整
  • 変更点：ATEの「Brighter」と「Sweet」を削除
  • 変更点：PMEQの「Full bass」、「Jazz」、「Techno」、「Dance」を削除
PAW S2 Firmware 2.0.0.4

主な更新点：

  • 新機能：ラインアウトモードの搭載

ラインアウトモードの使い方：

  • 3.5mm/4.4mm出力からケーブルを抜く
  • 「Fn」ボタンを押してLine Outメニューに切り替え、「+」ボタンを押してLine Outモードを有効にするか、あるいは「-」ボタンを押してLine Outモードを無効にする
  • Line Outモードにした後で、3.5mm/4.4mm出力にケーブルを接続する

ラインアウトモードの注意点：

  • ラインアウトモード時はATEとPMEQ機能は無効になります
  • ラインアウトモード時はボリュームが固定になります
  • 安全上の理由から3.5mm/4.4mmにケーブルを接続したままだとラインアウトモードを有効にできません
  • 安全上の理由から3.5mm/4.4mmにケーブルを抜くと、ラインアウトモードが自動的に無効になります
  • 「Fn」ボタンを押した後に「-」ボタンを押すことでラインアウトモードを無効化できます
PAW S2 Firmware 2.0.0.5（2024-07-02）

主な更新点：

  • 改善点：一部の96kHzファイルが正常に再生できない問題の修正
  • 改善点：システム安定性の向上

1.PAW S2をファームウェアアップデートモードでPCと接続する

　PAW S2の「Fn」ボタンを押したままPCとUSBケーブルで接続します。ディスプレイに「Waiting」と表示され、PCにPAW S2がリムーバブルディスクとして認識されます。

2.PAW S2にファームウェアを転送する

 PAW-S2.coe(ファームウェアファイル)をリムーバブルディスクのルートディレクトリにコピーします。
 自動的にファームウェアアップデートが始まり、終了するとPAW S2のディスプレイに「Successful」と表示され、自動的にリムーバブルディスクの認識が解除されます。

3.PAW S2をPCの接続を解除する

 USBケーブルを抜き、PAW S2とPCの接続を解除します。これでファームウェアアップデートは完了です。
